防护等级IP54

1.  术语

1.1  外壳

 能提供一个规定的防护等级，来防止一定的外部影响和防止接近、触及带电部分及运动部件的部件。 注： 对于为了防护外界固体异物进入壳内触及带电部分或运动部件而设置的栅栏、孔洞形状以及其他设施不管是       否附于外壳或是封闭设备组成部分，均被认为是外壳的一部分（那些不用钥匙或工具就拆除的部件除外）。

 1.2  防护等级

按标准规定的检验要求，对外壳能防止外界固体异物进入壳内触及带电部分或运动部件以及防止水进入壳内的防护程度。

1.3    IP符号

表示防护等级的标志符号，由表征字母“IP”和附加在后的两个表征数字及补充字母所组成。

1.4  防止

表示能防止人体的某部分，手持工具、金属线棒或探针进入外壳，即使进入，亦能与带电部分或有危险的运动部件之间保持足够的距离（除光滑转轴和类似部件等非危险运动件以外）。

1.5  危险部件

 对接近或接触有危险的机械部件或导体或导电部件。

1.6  符号、代号

IP：表示防护等级符号的表征字母。

 W：表示在特定气候条件下使用的补充字母。

N：表示在特定尘埃环境条件下使用的补充字母。

 L：表示在规定固体异物条件下使用的补充字母。

2  防护型式与要求

2.1  电器外壳具有以下两种防护型式

2.1.1  防止人体触及或接近壳内带电部分和触及壳内的运动部件（光滑的转轴和类似部件等非危险运动件除外），以及防止固体异物进入电器外壳内部。

2.1.2  防止水进入电器外壳内部而引起有害的影响。

2.2  对仅为人身安全而设置在外壳周围的栅栏等防护措施应不算作外壳的一部分；而对于为了防护外界固体异物进入壳内触及带电部分及运动部件而设的壳内栅栏（绝缘隔板），应视为外壳的一部分。

2.3  在外壳底部有时为了防止由于凝露和（或）外壳进水的积聚可以设置泄水孔，但必须符合开孔的基本要求，并且孔的直径应不小于2.5 mm。

3  防护标志

3.1  标志应清晰，易于辨认。并且是不易磨灭的。

3.2  表示防护等级的表征字母和数字应标在电器的铭牌上，如有困难，可标在外壳上，对开启式电器可不作标志。

3.3  当电器各部分具有不同的防护等级时，首先应标明最低的防护等级；如再需标明其他部分，则按该部分的防护等级分别标志。

3.4  当电器的安装方式对其防护等级有影响时，制造厂应在铭牌或安装说明书或其他有关文件上说明预定的安装方式。

4  技术要求

4.1  表示防护等级的代号由表征字母“IP”和附加在后的两个表征数字及补充字母组成。第一位表征数字及数后补充字母表示第一种防护型式的各个等级，第二位表征数字则表示第二种防护型式的各个等级。

说明：1) 表征数字不可省略，不要求规定表征数字时该处可由字母”X”代替；

2)  附加字母和(或)补充字母可以省略，不需代替。

4.2  第一位表征数字及数后补充字母表示的防护等级及其含义。

第一位表征数字及数后补充字母表示电器具有对人体和壳内部件的防护，共分为9个等级，如表1 。

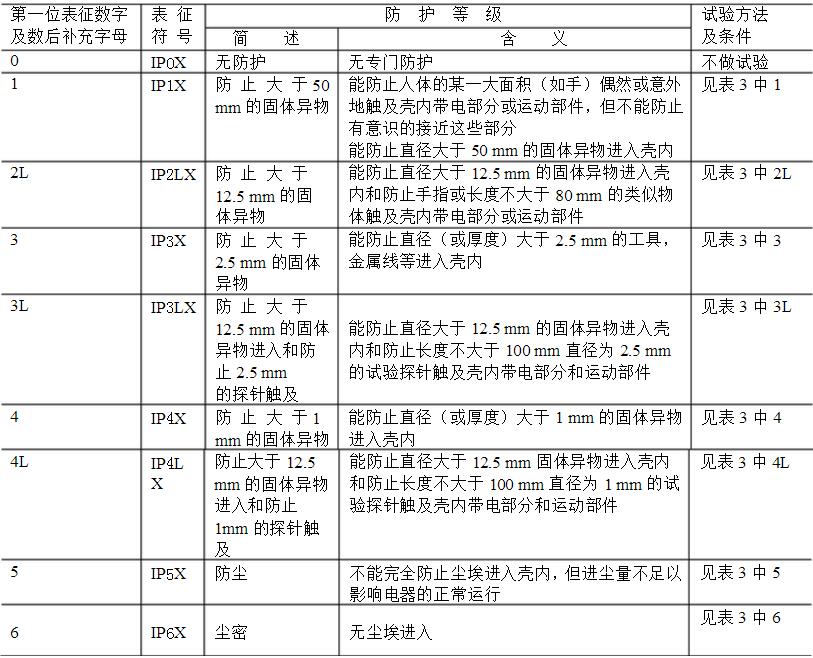

表1  第一位表征数字及数后补充字母表示的防护等级

注：① 本表“简述”栏不作为防护型式的规定，只能作为概要介绍。

② 本表“含义”栏说明第一位表征数字及数后补充字母所代表的防护等级所能“防止”进入壳内的物体的细节。

③ 本表的第一位表征数字为1至4（2L、3L、4L）的电器所能防止的固体异物系包括形状规则或不规则的物体。

④ 具有泄水孔通风孔等的电器外壳，必须符合于该电器所属的防护等级“IP”号的要求。试验时，对预定在安装地点开启或封闭的孔，应按原预定要求保持开启或封闭。

在表1中第一位表征数字及数后补充字母的相应防护等级从低级到高级排列依次为0、1、2L、3L、4L、3、4、5、6。凡符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级，除有怀疑外，不必再作较低防护等级的试验。

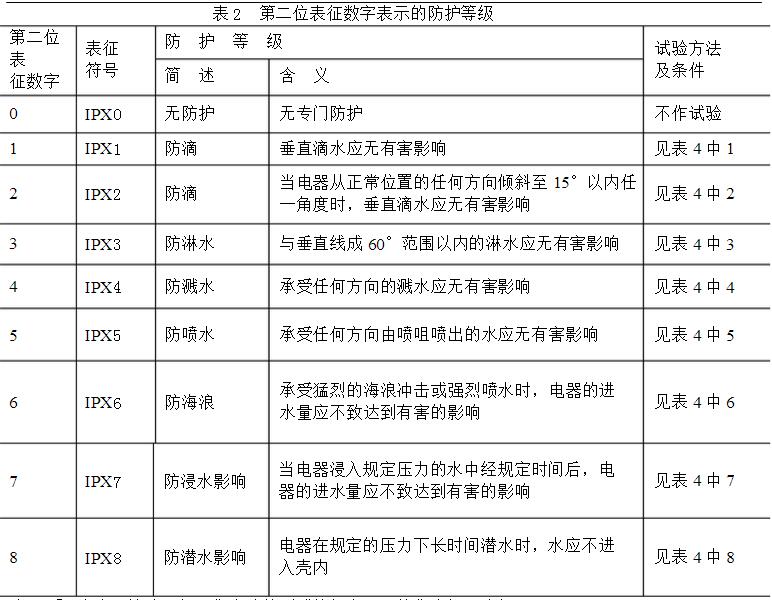

4.3  第二位表征数字的防护等级及其含义  第二位表征数字表示由于外壳进水而引起有害影响的防护，共分为9个等级，如表2。

注： ① 本表“简述”栏不作为防护型式的规定，只能作为概要介绍。

② 本表“含义”栏说明第二位表征数字所代表的每一防护外壳的防护型式细节。

表2中，符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级、除有怀疑外，不必再作较低防护等级的试验。

4.4  补充字母的使用：当防护的内容有所增加时，可用补充字母来表示。

W：具有附加防护措施或方法要求（放在字母IP后面），可在特定的气候条件下使用的外壳防护等级。

N：具有附加防护措施或方法要求（放在第二位表征数字后面），可在特定尘埃环境条件使用的外壳防护等级（例如：用于锯木厂、采石场等恶劣尘埃环境条件下）。

L：具有附加防护措施或方法要求（放在第一位表征数字2、3或4后面），可在规定条件下，防止固体异物或试验探针触及壳内带电部分和运动部件使用的外壳防护等级。

规定的气候、尘埃环境、固体异物、试验探针条件以及附加防护措施或方法要求均由制造厂和用户协商确定。

4.6  如需用二位表征数字（或加上的补充字母）以表示产品完整的外壳防护等级时，则必须按表1及表2中相应表征数字（或加上的补充字母）的相应试验要求表3或表4内容进行检验。  如无补充字母W、N、L时，则表示这种防护等级在所有正常使用条件下都适用。
